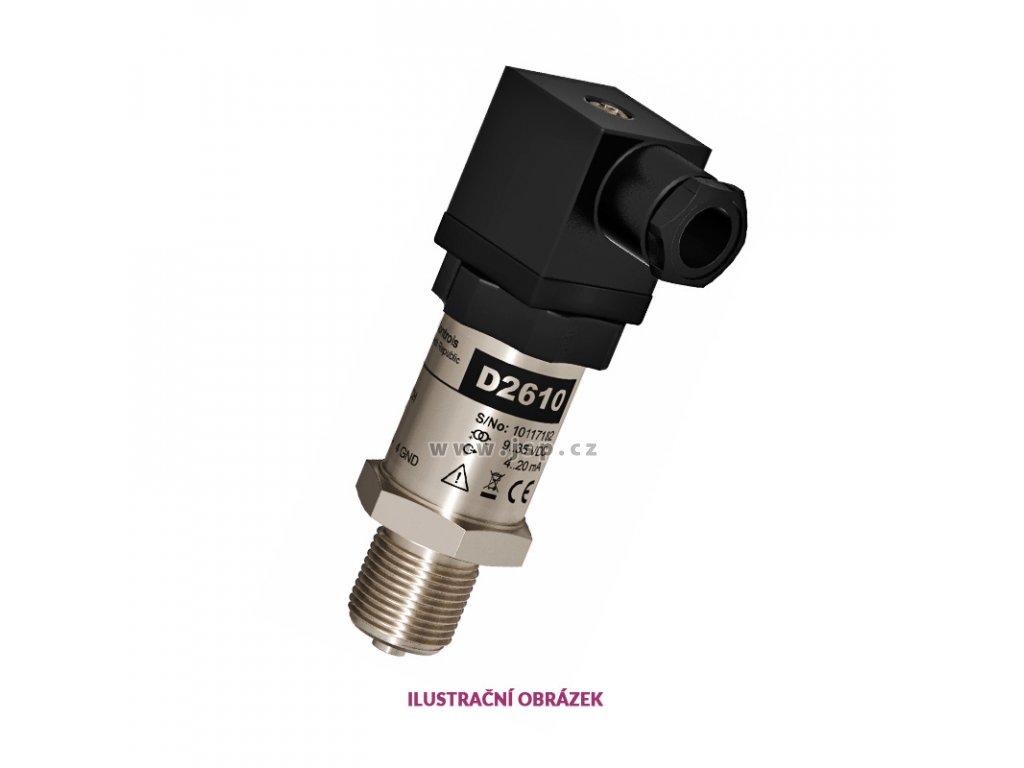

Programovatelný převodník tlaku D2610 G116 GD4 1 CR
Nastavitelný rozsah 0…1,6 bar rel., přípojka tlaku G1/4", výstup 4 až 20 mA
Programovatelný převodník tlaku D2610 G116 GD4 1 CR je určen pro univerzální použití ve všech oblastech průmyslu. Převádí tlak plynů nebo kapalin na elektrický proudový signál 4 až 20 mA. Komunikace LHP umožňuje nulování, přestavení rozsahu a reverzace výstupu, nastavení tlumení, atd.
Pro nastavení převodníku je třeba mít ruční konfigurátor LHPConf nebo s PC s programem LHPWinConf a HART modemem. Standardním HART konfigurátorem lze zobrazit základní parametry nastavení a provést nastavení rozsahu.
V případě, že chcete upravit meze měřicího rozsahu, zadejte do poznámky objednávky následující údaje, jinak bude měřicí rozsah odpovídat plnému rozsahu převodníku s nastaveným tlumením 0,1 s.
Počátek rozsahu RL = hodnota tlaku; konec rozsahu RH = hodnota tlaku; tlumení DP = hodnota [s]
Měřicí rozsah: nastavitelný od 0…0,16 do 0…1,6 bar rel.
Přestavitelnost rozpětí: ±10 % až ±100 % max. rozsahu
Přetížitelnost: min. 2× max. rozsah
Výstupní signál: 4 až 20 mA neo 20 až 4 mA
Přesnost: 0,2 %
Hystereze: <= ±0,1 % rozsahu
Rozsah nastavení tlumení: 0 až 60 s
Elektrické připojení: konektor ČSN EN 175301-803-A (DIN 43650), krytí IP 65
Napájecí napětí: 9 až 35 V DC
Tlaková přípojka: G1/4" DIN 3852
Okolní podmínky: -20 až +85 °C, 0 až 100 % r.v. s kondenzací
Materiály: pouzdro 1.4301, konektor PA, tlaková přípojka* 1.4571, oddělovací membrána* 1.4435, těsnění* Viton
* … části ve styku s médiem
SP: 1.101483
Doplňkové parametry
Kategorie: | Snímače tlaku s analogovým výstupem |
---|---|
Záruka: | 2 roky |
ATEX: | ne |
Digitální komunikace: | LHP |
Elektrické připojení: | konektor DIN |
Přesnost [%]: | 0,2 |
Přestavitelnost: | ano |
Rozsah: | 0…1,6 bar |
Těsnění: | Viton |
Tlak: | relativní |
Výstup: | 4 až 20 mA |
Závit: | G1/4" vnější |
