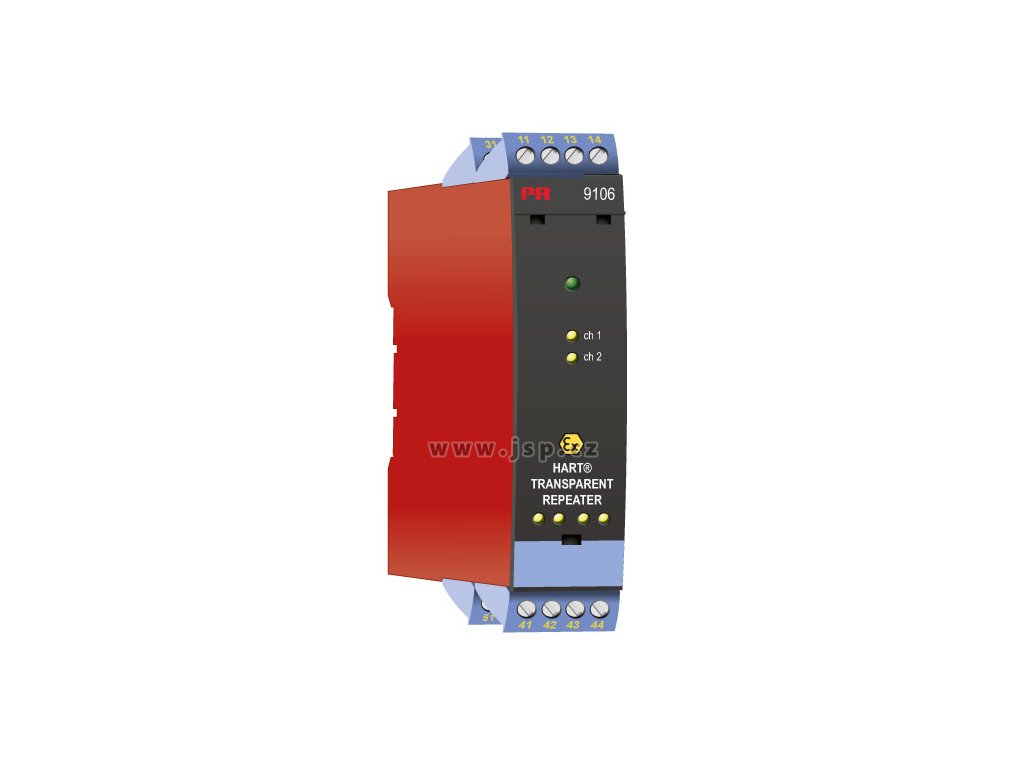

PR 9106B Jiskrově bezpečný oddělovač s podporou HART

Technické parametry PR9106B

Vstup
proudový vstup 3,5 až 23 mA
pomocné napájení 28 / 25,6 VDC (dle varianty)

Výstup
proudový výstup 3,5 až 23 mA
zátěž ≤ 600 Ω

Počet kanálů 1 / 2 (dle varianty)

Funkce rozdvojovače signálu (1 vstup → 2 výstupy)

Napájení 19,2 až 31,2 VDC (přes napájecí lištu nebo svorky)

Galvanické oddělení 2,6 kVAC

Odezva (0…90% / 100…10%) < 5 ms

Přesnost < 0,01 % z rozsahu

Provozní teplota -20 až +60 °C

Skladovací teplota -20 až +85 °C

Kalibrační teplota 20 až 28 °C

Rel. vlhkost < 95 %

Stupeň ochrany IP20

Rozměry 109 x 23,5 x 104 mm

Hmotnost 250 g

Typ montážní lišty DIN EN 60715/35 mm

El. připojení šroubové svorky 0,13 až 2,08 mm²

Stavové relé informující o stavu zařízení

Možnost nastavení pomocí čelního prog. displeje PR4501
